Принцип действия солнечного коллектора

Существует несколько вариантов применения солнечного коллектора воздуха. Благодаря своей универсальной конструкции и вариантам комплектации, коллектор на солнечных батареях может охватить все виды помещений и строений — частные дома, гаражи, подвальные и чердачные помещения, бани, хозяйственные постройки и многое другое.




Схема работы вентиляционного коллектора

 Когда человек строит дом, он вкладывает в него частичку своей души. А для того чтобы дом дарил тепло и уют, мы разработали новый  уникальный продукт — Воздушные Солнечные коллекторы Solar Fox!

Воздушные Солнечные коллекторы Solar Fox - это системы вентиляции, осушения и  обогрева помещений любой площади, которые работают на энергии солнца!

Каждый коллектор проходит тестирование и  контроль качества на производстве, поэтому мы гарантируем надежность работы наших коллекторов!

Принцип работы
1.Солнечные лучи попадают на лицевую сторону коллектора, гелиоприемник нагревается.
2.Солнечная панель вырабатывает ток, включается вентилятор, который забирает воздух с улицы, через специальное отверстие.
3.Внутри коллектора установлен фильтр, который дополнительно очищает воздух.
4.Воздух прогревается в гелиоприемнике и нагнетается внутрь помещения.
5.Возникает принудительная циркуляция воздушных масс в комнатах, за счет чего углекислый газ удаляется через естественные щели или специально предусмотренное выходное отверстие.

Существует несколько схем крепления воздушных солнечных коллекторов. Устройство можно разместить на стене или крыше. Схема крепления выбирается, исходя из характеристик объекта и пожеланий клиента. В любом случае обеспечивается качественное вентилирование и дополнительный прогрев помещений.


Задачи, которые решает коллектор:
·                    подает свежий воздух в помещение
·                    эффективно борется с сыростью, грибком и плесенью
·                    повышает температуру в помещении
·                    устраняет неприятные запахи
·                    полностью безопасен
·                    работает БЕЗ подключения к электросети
·                    существенно снижает расходы на отопление

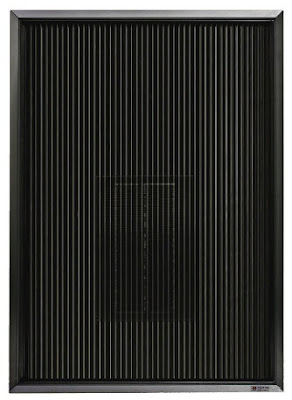

Технические данные
Модель коллектора
Размеры изделия без упаковки, мм
Повышение температуры входящего воздуха, гр.С
VSF-1w/VSF-1r
700х500х55
15-20
VSF-2w/VSF-2r
1200х700х55
25-30
VSF-3w/VSF-3r
2000х700х55
30-35
VSF-4w/VSF-4r
2000х1000х55
35-40
VSF-5w/VSF-5r
3000х1000х55
40-45


Схема работы циркуляционного коллектора

1.При попадании солнечных лучей на лицевую сторону коллектора, гелиоколлектор нагревается.

2.Солнечная панель вырабатывает ток и запускает вентилятор.

3.Через входные отверстия в коллектор из помещения втягивается воздух.
4.Воздух прогревается в гелиоколлекторе, его температура при этом поднимается на 10-40ºС.
5.Вентилятор нагнетает прогретый воздух в комнаты.
6.Разогретые воздушные массы вытесняют холодный воздух, который отводится через естественные зазоры или вытяжное отверстие.
Механический выключатель дает возможность отключать устройство, если отопление помещений не требуется. Обратный клапан, входящий в комплектацию коллектора, не позволяет теплым воздушным массам покидать помещение.
Как работают приборы солнечного отопления, зависит от соблюдения рекомендаций по расположению устройств. При выборе места расположения учитывается количество падающей тени. Оптимальное положение для крепления коллектора – южная стена. Допустим монтаж на юго-восточной или юго-западной стороне. Рекомендуется горизонтальное расположение коллектора, но возможно и вертикальное размещение устройства.
Под действием солнечной энергии встроенный вентилятор осуществляет забор воздуха изнутри помещения, воздушные потоки прогреваются  внутри коллектора, и затем теплый и чистый воздух подается  обратно в помещение. В  зависимости от модели, температура входящего воздуха увеличивается на 15-45 градусов.
Применяется в домах и строениях круглогодичного режима эксплуатации

Задачи, которые решает коллектор:
·         повышает температуру в помещении
·         фильтрует воздух
·         полностью безопасен
·         используется круглогодично
·         быстро окупается
·         работает БЕЗ подключения к электросети
существенно снижает расходы на отопление

Технические данные

Модель коллектора
Размеры изделия без упаковки, мм
Повышение температуры входящего воздуха, гр.С
CSF-1
700х500х55
15-20
CSF-2
1200х700х55
25-30
CSF-3
2000х700х55
30-35
CSF-4
2000х1000х55
35-40
CSF-5
3000х1000х55
40-45

Основные схемы работы воздушного коллектора:

1.                     Настенное крепление коллектора с использованием печной трубы в качестве выходного отверстия


Для обеспечения вентиляции в доме, нормальной циркуляции прогретых поступающих воздушных масс, необходимо руководствоваться одним правилом: воздуху для циркуляции нужно иметь как входное, так и выходное отверстие. Для дома с качественной постройкой, где теплоизоляция сделана по всем стандартам и установлены ПВХ окна, таким выходным отверстием лучше всего служит вытяжная труба печи или камина. Достаточно оставить заслонку открытой для того, чтобы обеспечить нормальную вентиляцию в помещениях. Единственный нюанс — выходное отверстие (труба печи) и входное отверстие воздушного коллектора должны быть максимально удалены друг от друга, в противном случае процесс вентиляции будет происходить между ними, не охватывая весь дом.



2.                     Настенное крепление коллектора с использованием естественных зазоров здания в качестве выходных отверстий


Такой метод организации вентиляции в доме хорошо подходит при наличии стандартных деревянных окон в доме. Такие окна способны пропускать воздух сквозь собственные зазоры и могут отлично работать в качестве выходных отверстий. Также к списку естественных зазоров здания можно отнести и деревянные двери, и щели в полу, и даже некачественную теплоизоляцию (или отсутствие теплоизоляции вовсе). При наличии таких зазоров отработанная воздушная масса всегда найдет выход.



3.                     Настенное крепление коллектора с использованием специального выходного отверстия


Специальное, то есть спроектированное и продуманное выходное отверстие воздуха — наилучшее решение для вентиляции. Отверстие должно быть расположено в противоположной стороне дома и максимально высоко. Таким образом, воздух, поступающий от воздушного коллектора, будет проходить через все здание и максимально эффективно справляться с задачей равномерной вентиляции, осушения и прогрева дома. Входное отверстие обязательно должно располагаться ниже выходного относительно горизонтальной линии.

4.                     Крепление коллектора на крышу с принудительным выходным отверстием


Данная схема расположения коллектора оправдана для строений в несколько этажей. Также к преимуществам данного метода можно отнести тот факт, что крыша дома гораздо меньше оттеняется деревьями, и, как следствие, прибор работает эффективнее. Иногда такой метод расположения остается единственно возможным в случае, если для крепления коллектора на стену нет места. Принципиальное отличие схемы крепления коллектора на крышу от схемы крепления на стену — необходимость запитывать вытяжной вентилятор (выходного отверстия) к самому коллектору. Только в этом случае прогретый воздух будет проходить сквозь весь дом вниз. Мы будем рады ответить на любые Ваши вопросы. Для этого необходимо либо позвонить нам, либо заполнить форму.


5.                     Вентиляция подвального помещения




Схема действия солнечного коллектора в подвальном помещении схожа со схемой размещения коллектора на крыше. Входное отверстие системы должно располагаться в верхней части помещения. Выходное отверстие с вентилятором при этом располагается в противоположной нижней части для обеспечения правильного воздушного потока и принудительно запитывается от коллектора. Правило размещения входного отверстия вентиляции в верхней части помещения сопряжено с отсутствием потерь тепла при проходе сквозь воздушный канал и с минимизацией земляных работ.

Видео с установкой воздушного солнечного коллектора Solar Fox. Монтаж прост! Посмотрев наше видео, вы сами в этом убедитесь.


Скачать Видео. Монтаж солнечного коллектора «Solar Fox» >>>>

ЖИВОЕ ТЯНЕТСЯ К «БИО»

Вы заинтересовались и увидели в этом выгоду!
Условия приобретения Вы можете изучить в разделе КОНТАКТЫ.
Мы всегда рады Вашим вопросам, отзывам и предложениям!
